ГОСТ 17379-2001
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Детали трубопроводов бесшовные приварные из углеродистой
и низколегированной стали
ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ
Конструкция
Carbon and low-alloy steel butt-welding fittings. Elliptical caps. Design
Дата введения 2003-01-01
1 Область применения
Настоящий стандарт распространяется на бесшовные приварные эллиптические заглушки из углеродистой и низколегированной стали.
Область применения заглушек - в соответствии с разделом 1 ГОСТ 17380.
Требования пунктов 4.1, 4.2 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
3 Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.
4 Конструкция и размеры

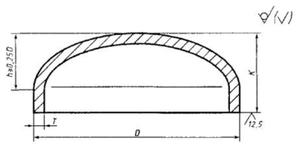

4.1 Конструкция и размеры заглушек должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Таблица 1 - Заглушки исполнения 1
Размеры в миллиметрах
| DN | D | Т | К | Масса, кг | DN | D | Т | К | Масса, кг | |
| 15 | 21,3 | 2,0 3,2 4,0 |
25 | - 0,04 - |
150 | 168,3 | 4,5 7,1 11,0 |
89 | - 2,90 4,40 |
|
| 20 | 26,9 | 2,0 3,2 4,0 |
25 | - 0,07 - |
200 | 219,1 | 6,3 8,0 12,5 |
102 | - 5,00 7,60 |
|
| 25 | 33,7 | 2,3 3,2 4,5 |
38 | - 0,10 - |
250 | 273,0 | 6,3 10,0 |
152 | - 9,80 |
|
| 300 | 323,9 | 7,1 10,0 |
178 | - 14,00 |
||||||
| 32 | 42,4 | 2,6 3,6 5,0 |
38 | - 0,14 - |
||||||
| 350 | 355,6 | 8,0 11,0 |
191 | - 18,00 |
||||||
| 40 | 48,3 | 2,6 3,6 5,0 |
38 | - 0,17 - |
||||||
| 400 | 406,4 | 8,8 12,5 |
203 | - 26,00 |
||||||
| 50 | 60,3 | 2,9 4,0 5,6 |
- 0,24 0,32 |
450 | 457,0 | 10,0 | 229 | 29,00 | ||
| 500 | 508,0 | 11,0 | 254 | 37,00 | ||||||
| 65 | 76,1 | 2,9 5,0 7,1 |
- 0,39 0,52 |
600 | 610,0 | 12,5 | 305 | 54,00 | ||
| 700 | 711,0 | - | 305 | - | ||||||
| 80 | 88,9 | 3,2 5,6 8,0 |
51 | - 0,67 0,91 |
800 | 813,0 | - | 305 | - | |
| 900 | 914,0 | - | 305 | - | ||||||
| 100 | 114,3 | 3,6 6,3 8,8 |
64 | - 1,20 1,60 |
1000 | 1016,0 | - | 305 | - | |
| 125 | 139,7 | 4,0 6,3 10,0 |
76 | - 1,80 2,80 |
||||||
| Примечание - Масса приведена для справок. | ||||||||||
Таблица 2 - Заглушки исполнения 2
Размеры в миллиметрах
| DN | D | Т | К | Масса, кг | DN | D | Т | К | Масса, кг | |
| 25 | 32 | 2,0 3,0 |
15 | 0,1 0,1 |
50 | 57 | 3,0 5,0 |
30 | 0,2 0,3 |
|
| 32 | 38 | 2,0 3,0 |
20 | 0,1 0,1 |
65 | 76 | 3,5 6,0 |
40 | 0,4 0,5 |
|
| 40 | 45 | 2,5 4,0 |
0,1 0,2 |
80 | 89 | 3,5 8,0 |
45 | 0,6 0,9 |
||
| 100 | 108 | 4,0 8,0 |
50 | 0,7 1,3 |
300 | 325 | 10,0 12,0 18,0 20,0 |
100 | 11,0 13,0 19,0 21,0 |
|
| 114 | 4,0 8,0 |
0,7 1,3 |
||||||||
| 350 | 377 | 10,0 12,0 16,0 20,0 24,0 |
115 | 16,0 19,0 26,0 32,0 38,0 |
||||||
| 125 | 133 | 4,0 8,0 10,0 |
55 | 0,9 2,0 2,5 |
||||||
| 150 | 159 | 4,5 8,0 11,0 |
65 | 1,5 2,3 3,2 |
||||||
| 400 | 426 | 10,0 12,0 16,0 18,0 22,0 26,0 |
125 | 19,0 23,0 30,0 34,0 42,0 50,0 |
||||||
| 168 | 4,5 8,0 11,0 |
1,5 2,3 3,2 |
||||||||
| 200 | 219 | 8,0 10,0 12,0 |
75 | 4,6 5,1 6,1 |
500 | 530 | 10,0 16,0 20,0 22,0 26,0 30,0 |
150 | 25,0 40,0 50,0 55,0 65,0 75,0 |
|
| 250 | 273 | 7,0 12,0 14,0 18,0 |
85 | 4,9 9,2 11,0 14,0 |
||||||
| Примечание - Масса приведена для справок. | ||||||||||
Примеры условных обозначений:
- заглушек исполнения 1, D = 60,3 мм, Т = 4,0 мм из стали марки Р5:
Заглушка 1-60,3 ×4-Р5 ГОСТ 17379-2001
- заглушек исполнения 2, D = 57 мм, Т = 5 мм из стали марки 20:
Заглушка 57×5 ГОСТ 17379-2001
- то же, из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора:
Заглушка П 57×5-09Г2С ГОСТ 17379-2001
4.2 Толщина стенки заглушек в неторцевых сечениях - не менее Т.
4.3 По согласованию между изготовителем и потребителем (заказчиком) допускается изготавливать заглушки других размеров.
5 Технические условия
Технические условия - по ГОСТ 17380.
